肿瘤热疗时病灶局部可被加热到 40–45 °C，若能将化疗药物"封存"在 37 °C 稳定、41–45 °C 释放的载体中，便能将"热"和"药"在时间和空间上对齐。然而，长期以来没有可放大的方法能制造出尺寸均一、在体温之上精确触发释放的脂质体。这项由澳大利亚新南威尔士大学联合麦考瑞大学团队发表于 Small 的工作给出了一站式解法。

临床痛点：为何需要"超生理温度"触发释放

肿瘤热疗、生物传感、合成细胞等领域都需要"可控、定点"的释放。温度作为外部触发条件尤其诱人——它具备时间分辨、无需化学触发剂、可与临床热疗联用的天然优势。脂质体作为生物相容的磷脂双分子层载体，自 1964 年问世以来已被广泛用于基因治疗与肿瘤递药；其中具有凝胶–液晶相转变的 DPPC（二棕榈酰磷脂酰胆碱，Tm ≈ 41 °C）在原理上恰好落在"温和热疗"窗口内。

但矛盾在于：纳米尺度热敏脂质体几乎都靠釜式法制备，尺寸分散严重（文献报道 150–230 nm、426 ± 346 nm）；而微流控虽能产出微米级均一脂质体，却长期使用 DOPC、POPC 等低 Tm 脂质（−18 °C ~ −2 °C），无法在体温之上触发；同时主流的 1-辛醇路径存在残余溶剂风险，而油酸路径又面临 15–18 小时的漫长萃取。"均一、可放大、可热触发、生物相容"这四个条件此前没有同时被满足过。

创新点一｜策略总览：把"工艺难点"逐个拆解

作者用一条流水线把上述瓶颈拆成三段：先用电晕放电局部修饰 PDMS 出口段润湿性，替代繁琐且不稳定的 PVA 化学涂层；再用乙醇/油酸体系替代 1-辛醇，从源头规避残余溶剂问题；最后通过旋转搅拌 + Pluronic F-127 的协同，把双分子层自组装时间砍掉一半以上。整个流程如图 1 所示。

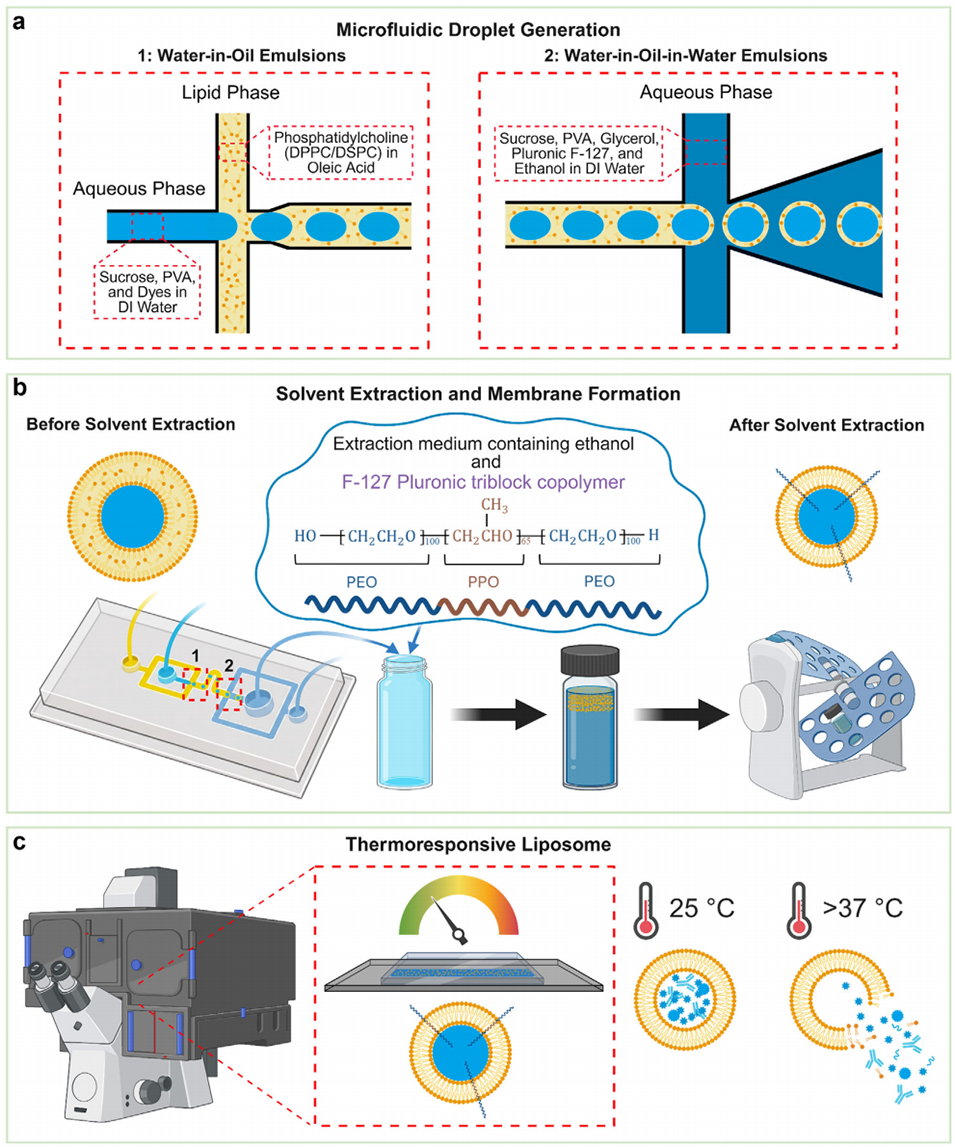

图1 策略总览。(a) 微流控双乳液生成；(b) 乙醇萃取 + 旋转搅拌 + Pluronic F-127 协同驱动脂质双分子层自组装；(c) 高于生理温度（41–45 °C）下脂质体破裂释放货物。

其中 Pluronic F-127 是关键多面手：它既是 PEO100–PPO65–PEO100 三嵌段共聚物，可降低油–水界面张力、稳定液滴，其 PPO 段长度（>40 重复单元）足以横跨脂质双分子层，为后续"温度触发"埋下伏笔。

创新点二｜均一双乳液：电晕处理让 PDMS 一次成型

芯片采用两层 SU-8 光刻：浅层（~30 µm）做水–油流动聚焦生成 w/o 单乳液，深层（~50 µm）再以水相剪切形成 w/o/w 双乳液。PDMS 本征疏水，要让出口段在油–水界面稳定工作，传统做法需涂覆 PVA。作者改用手持式电晕笔（BD-20AC）插入出口端，仅对深通道末端做局部等离子处理，制造出"上游亲油、下游亲水"的分区润湿性，既保住了 w/o 生成所需的疏水环境，又避免了化学涂层的批间漂移。

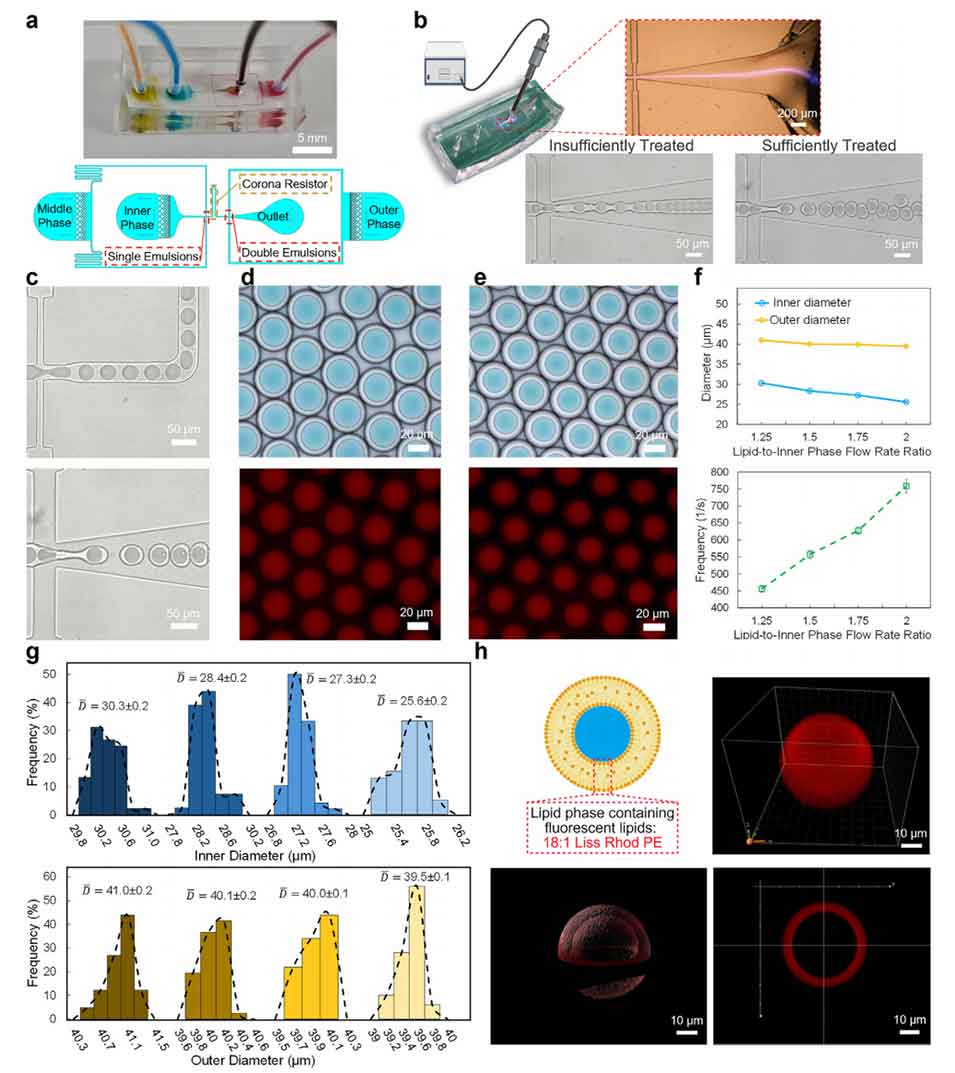

图2 均一双乳液的生成与表征。(a) 芯片照片与示意（浅通道 ~30 µm，深通道 ~50 µm）；(b) 电晕放电处理 PDMS 出口段；(c–e) 不同脂质/内相流速比下的明场/荧光图像；(f–g) 直径与生成频率随流速比的变化及直径分布；(h) 共聚焦重建的核–壳结构。

实验确认：在脂质/内相流速比 1.25（内相 0.4 µL·min⁻¹）下，内径 30.3 ± 0.2 µm、外径 41.0 ± 0.2 µm，变异系数均 <1%；Pluronic F-127 浓度选定 3% (w/v)——5% 会让薄壳液滴在生成阶段就破裂，3% 既能稳定双乳液又不至于牺牲膜完整性。DPPC 在油酸中的浓度为 2 mg/mL，配方不含胆固醇，以保留热响应窗口的可调性。

创新点三｜萃取砍半：旋转 + Pluronic F-127 的协同

萃取用 14% (v/v) 乙醇作萃取剂，利用乙醇对油酸的高溶解度逐步"洗掉"中间油层。由于油酸密度小于水，液滴浮在表面——作者以 1 RPM 的室温旋转让液滴在介质中翻滚，强化壳–介质接触；外加 Pluronic F-127 降低界面张力、稳定液滴不变形。

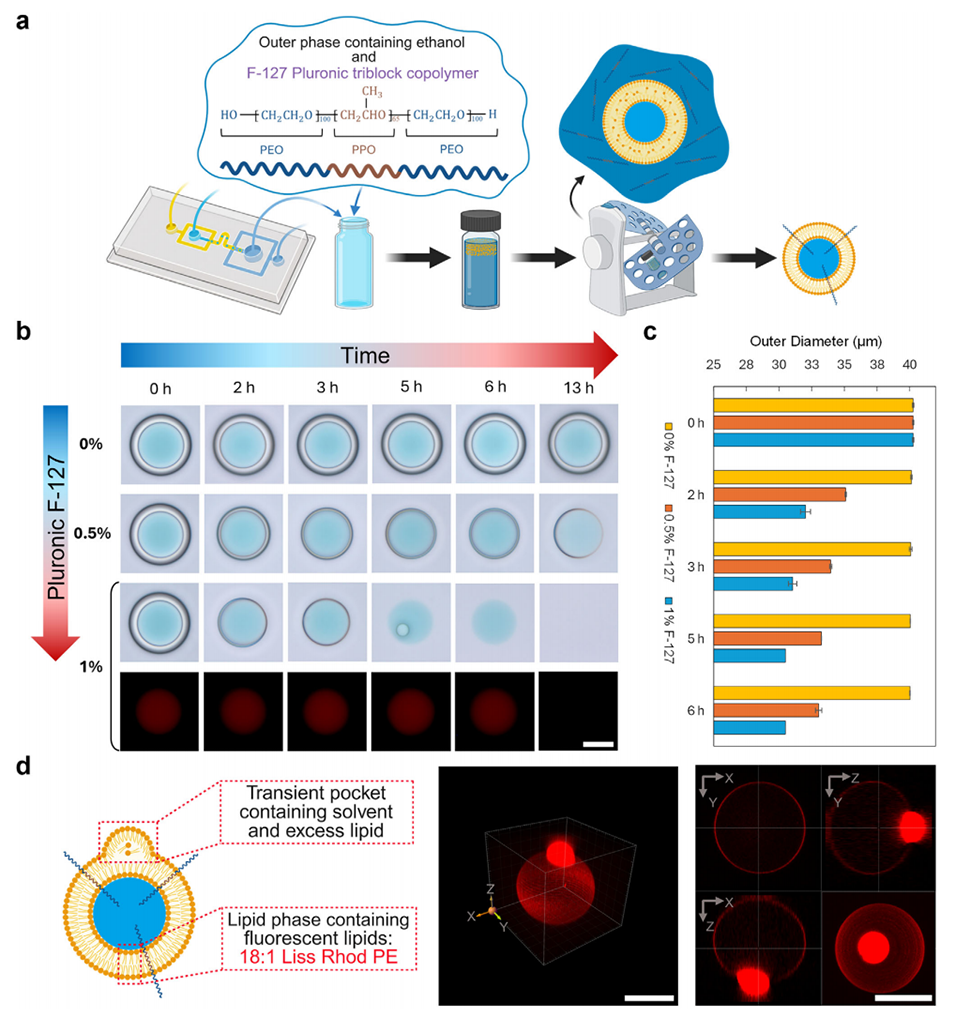

图3 油酸萃取与双分子层形成。(a) 萃取流程示意；(b) 不同 Pluronic F-127 浓度下的时间序列明场图像（0% / 0.5% / 1%）；(c) 液滴尺寸随表面活性剂浓度的变化；(d) 共聚焦荧光显示中间态溶剂囊与多余脂质。1% Pluronic F-127 下 6 小时完成萃取。

对比实验非常直观：0% 表面活性剂时壳层完好如初；0.5% 时部分萃取但仍未成膜；而 1% Pluronic F-127 下 6 小时即完成萃取——较既往文献 15–18 小时缩短超过 50%。共聚焦图像还拍到了双分子层形成过程中的中间态：一个由残余溶剂与多余脂质构成的"溶剂囊"挂在膜缘，类似氯仿/正己烷体系中的失稳机制。最终脂质体在室温放置两周仍保持结构完整。

41–45 °C 的"破裂式"释放：DPPC 转变 + Pluronic 协同

将装载红色荧光染料的脂质体置于温控成像腔中阶梯升温至 45 °C。完全萃取后的脂质体在 41–45 °C 区间内未破裂比例骤降——这与 DPPC 的 Tm（~41 °C）相符，符合"凝胶–液晶相转变增加膜渗透性"的经典图景。

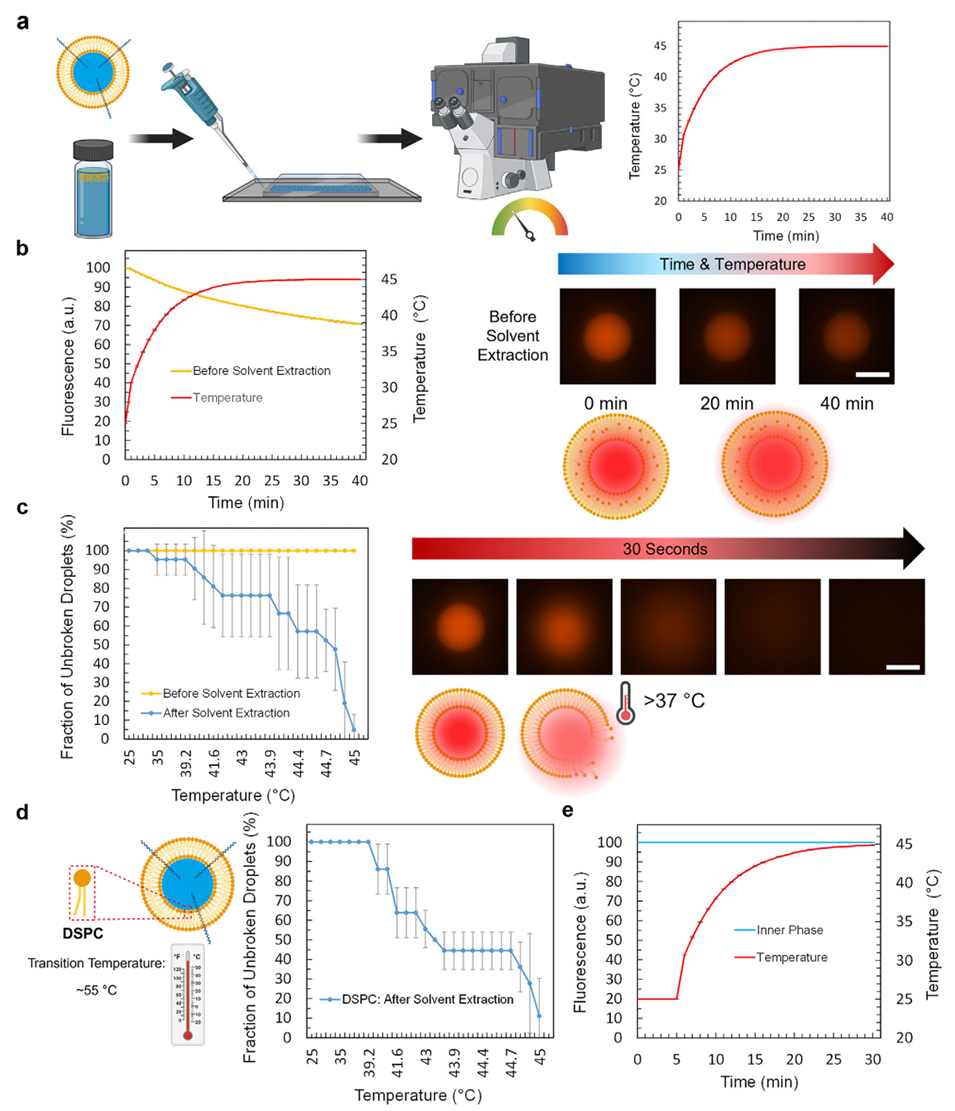

图4 热触发释放行为。(a) 加热–成像装置示意；(b) 未萃取液滴的有限释放；(c) 完全萃取后液滴未破裂比例随温度变化（n = 3，41–45 °C 急剧下降）；(d) DSPC 体系（Tm ≈ 55 °C）同样在低温段破裂；(e) 染料稳定性对照。

但作者并未止步于"相变解释"。他们用 Tm ≈ 55 °C 的 DSPC（二硬脂酰磷脂酰胆碱）替换 DPPC 后，破裂仍发生在远低于 55 °C 的温度区。即便把外相中游离的 Pluronic F-127 大幅稀释，液滴依然在原温度区破裂。这指向第二个机制：膜内嵌入的 Pluronic 在升温时疏水链段重组、加剧膜失稳。
需要强调：膜内 Pluronic 的存在并未被直接实验证实，作者明确将其表述为"假设（hypothesis）"。文中给出的结论是"脂质相变与 Pluronic 介导失稳可能共同贡献"，而非单一机制。

不止装染料：2.9 µm 微球也能"封得住、放得出"

为验证平台对大尺寸货物的兼容性，作者把直径 2.9 µm 的荧光聚合物微球包入 DPPC 脂质体内核，经过油酸萃取后微球仍被完整保留；升温后脂质体破裂、微球同步释放（图 5）。这意味着平台可承载从分子染料到聚合物微粒的宽尺寸谱货物，对合成细胞、人工细胞器尤为重要。

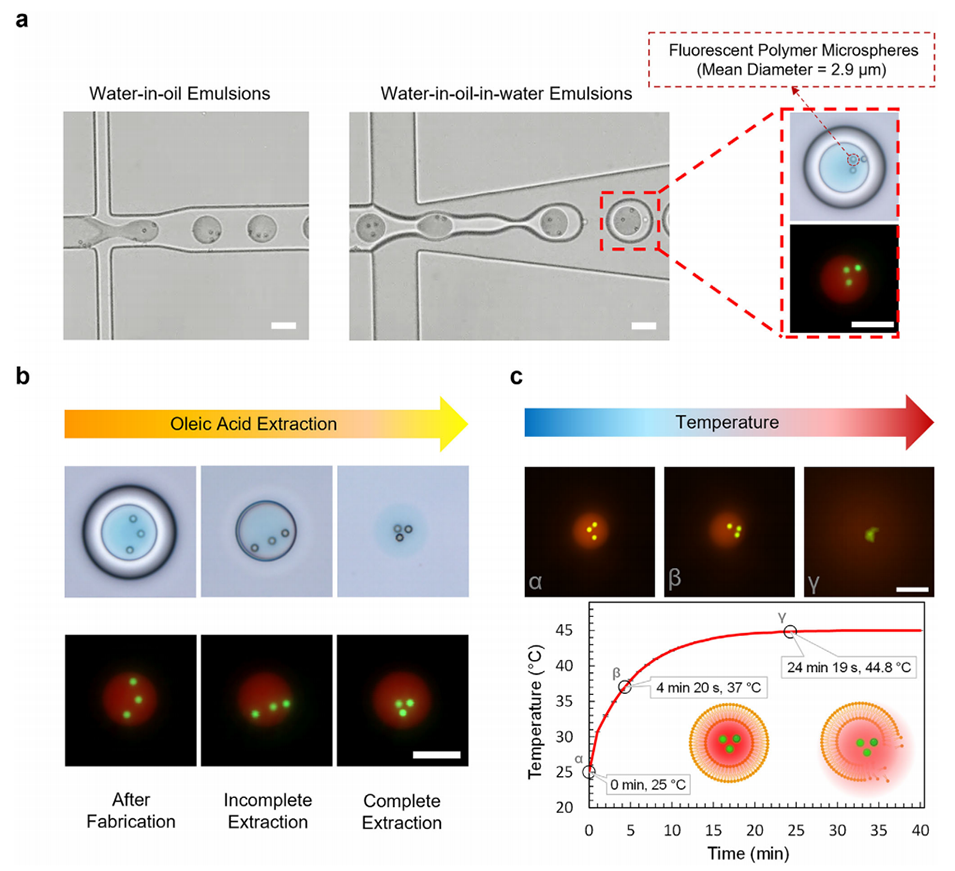

图5 2.9 µm 荧光微球的封装与释放。(a) w/o 与 w/o/w 双乳液生成并包裹微球；(b) 油酸萃取后形成稳定脂质体保留微球；(c) 加热后脂质体破裂释放微球。

三个关键数字

• 6 h　完全萃取时间（vs 既往 15–18 h，缩短 > 50%）
• 41–45 °C　脂质体破裂式释放温度窗口（DPPC 与 DSPC 一致）
• < 1%　液滴内外径变异系数（流速比 1.25 时）

意义与展望

这是首个可放大的"均一热敏脂质体"制备平台，把"均一尺寸、可放大工艺、超生理温度触发、生物相容溶剂"四个长期被割裂的指标首次整合到一条流程线上。DPPC 与 DSPC 的对照实验提示，Pluronic–脂质互作可能成为独立于脂质组分的第二设计参数，为未来"双触发"或"磁辅助释放"囊泡留出工程空间。

但作者亦坦承局限：膜内 Pluronic 的存在尚未得到直接实验证实，机制部分仍属假设；本研究亦未进入细胞或体内层面。下一步需要在膜组分定量、细胞摄取、体内药代等环节补足证据，才能真正把这一"热开关"推向临床。

论文链接：https://doi.org/10.1002/smll.74496

（本文仅供学习交流及传递微流控研究成果，版权归原作者所有，如侵犯权益，请联系删除）
