近期，浙江大学曹臻副教授、汪小知副教授等人提出了一种集成微通道板（MCP）的高效微流控乳液系统，利用多孔玻璃膜实现单分散液滴和水凝胶微球的高通量生成，并探讨了其在细胞培养和基因定量分析中的应用潜力。相关研究以“High-Throughput Microfluidic Production of Droplets and Hydrogel Microspheres through Monolithically Integrated Microchannel Plates”为题目，发表在期刊《Analytical Chemistry》上。

本文要点：

1、本研究提出了一种高效的微流体乳液系统，利用集成微通道板（MCP）进行单分散液滴的高通量生成。

2、通过广泛探索粘度、流速和孔径等物理参数，优化了乳化条件，验证了该装置的性能，能够在4×4 mm²的MCP上以3 mL/h的分散相通量生成变异系数小于5%的单分散液滴。

3、液滴的平均直径是膜孔径的两倍，且可通过选择合适的膜类型进行控制。

4、此外，成功制备了均匀的水凝胶微球，产量高达每分钟1.5×10⁶个，适合细胞培养，且小鼠成纤维细胞在这些3D支架上的细胞存活率超过96%。

5、将该装置应用于液滴数字聚合酶链式反应，实现了肺癌相关PLAU基因的绝对定量，检测限为0.5 copies/μL，动态范围为10⁵。

6、鉴于其易于制造、性能稳定且操作简单，该乳液系统为实验室基于滴液的检测和组织工程应用奠定了基础。

在该微流体乳液系统中，影响液滴形成的关键因素包括：

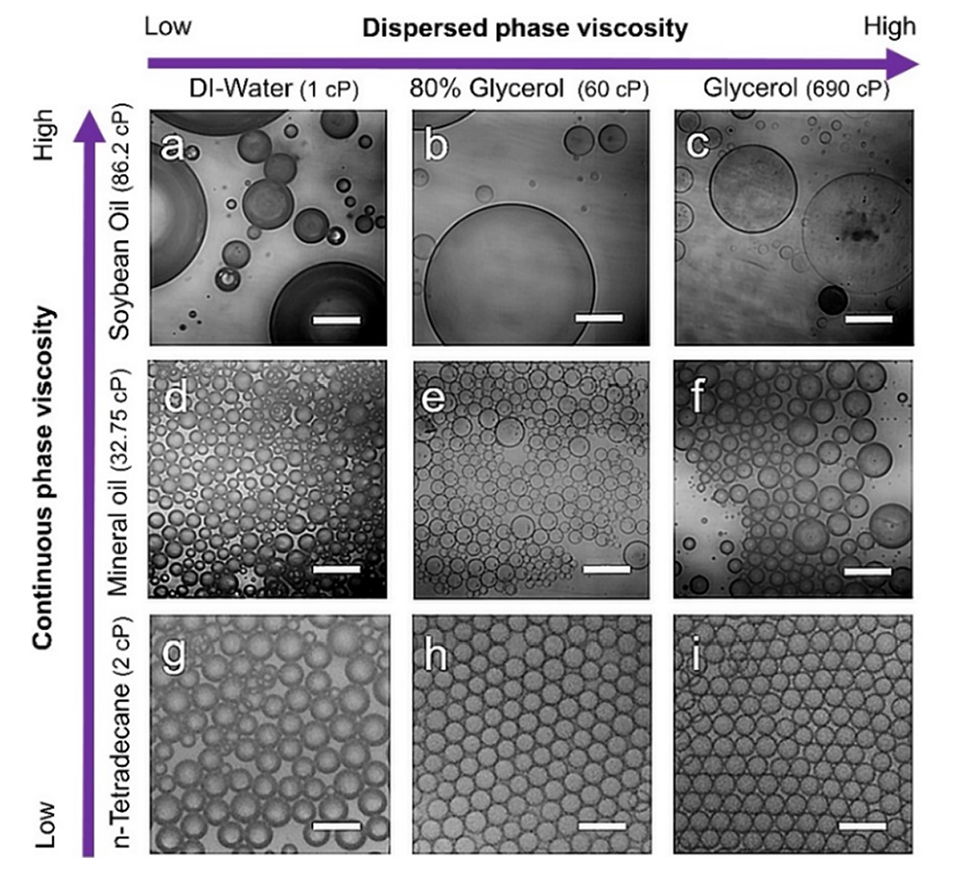

1、粘度比：分散相和连续相的粘度比对液滴的稳定性和均匀性有显著影响。粘度比的优化可以确保液滴在形成过程中保持稳定，避免合并或破裂。

2、流速：分散相和连续相的流速会影响液滴的大小和分布。适当的流速可以确保液滴在形成时具有良好的单分散性，而不当的流速可能导致液滴大小不一，影响后续应用。

3、孔径大小：微通道板的孔径大小直接决定了液滴的平均直径。选择合适的膜孔径可以有效控制液滴的尺寸。

4、表面润湿性：膜的表面特性（如接触角）会影响液滴的形成过程，特别是在水-油乳液中，表面疏水性处理可以促进液滴的形成。

微通道板（MCP）通过以下几个方面增强了单分散液滴的生成：

1、高孔隙率和密集的微通道阵列：MCP是一种高孔隙率的玻璃膜，内部密集排列着数百万个微通道。这种设计使得可以同时生成大量液滴，从而显著提高了液滴的生产效率。

2、均匀的孔径和高纵横比：MCP的微通道具有均匀的孔径和高纵横比，这有助于生成直径可控且单分散性好的液滴。液滴的平均直径是膜孔径的两倍，可以通过选择合适的膜类型进行调节。

3、简化的制造过程：MCP的制造采用了简单的纤维拉伸工艺，避免了传统微通道膜所需的复杂光刻和蚀刻过程。这使得MCP的生产更加经济和高效，适合大规模应用。

4、优化的流体动力学：在MCP中，分散相通过微通道注入连续相，形成液滴时，流体的剪切力和界面张力的平衡得以优化，从而提高了液滴的稳定性和均匀性。

总体而言，在微流控乳液系统中集成MCP提供了一种高效、可控的方法来生成单分散液滴，这对于生物医学研究和工业应用具有重要意义。

图1.（a,b）MCP截面的扫描电镜（SEM）图像，显示了（a）直径为20μm和（b）直径为12μm的均匀圆形开口且密集排列的微毛细管。插图显示了使用MCP乳液装置产生的单分散液滴。这些液滴的平均直径测量为（i）40μm和（ii）24μm。比例尺：100μm。（c）硅烷涂层后MCP表面水滴的照片。接触角测量为130°。（d）集成MCP的乳液装置的概念图，用于高通量液滴生成。MCP的一部分夹在一对分别填充有分散相（蓝色）和连续相（黄色）的聚二甲基硅氧烷（PDMS）微通道之间。通道的一端被堵塞，流速由注射泵控制。分散相通过MCP膜注入，同时产生大量高单分散性的液滴（插图）。（e）展示了用于高通量单分散乳液生成的装置结构示意图。
