导读：

近期，北京化工大学田明教授团队联合北京服装学院吴汉光副教授团队，利用微流控纺丝技术制备了一种核壳结构的全聚合物PU@PEDOT:PSS导电纤维，兼具高导电性（>220 S/m）、高拉伸性（>400%）和优异的机械性能，在智能可穿戴设备领域展现出广泛应用前景。相关研究以“All-Polymeric stretchable conductive fiber with versatile intelligent wearable applications via microfluidic spinning technology”为题目，发表在期刊《Chemical Engineering Journal》上。

本文要点：

1、本研究采用同轴微流控纺丝技术（MST）制备了一种具有核壳结构的全聚合物可拉伸导电纤维（PU@PEDOT:PSS纤维）。

2、通过调节流体组成和MST工艺参数来调整所得PU@PEDOT:PSS纤维的尺寸，进而优化其电学性能和机械性能。

3、该纤维由聚氨酯（PU）弹性壳层和H₂SO₄掺杂PEDOT:PSS导电芯组成，展现出超过220 S/m的高导电性和超过400%应变的优异拉伸性。

4、本研究提出了一种连续制备高机械强度、高拉伸性和高导电性的全聚合物导电纤维的便捷方法，可用于多种智能可穿戴设备，包括用于人体运动监测的超灵敏应变传感器、用于自供电冲击传感的织物基摩擦纳米发电机（TENG）以及用于保暖的电热转换织物。

与传统金属导线相比，全聚合物导电纤维具有以下关键优势：

1、轻量化

相较于金属导线，全聚合物纤维更轻，便于携带和穿戴，减少了设备的整体重量。

2、高柔韧性与拉伸性

由于采用了弹性聚氨酯（PU）作为外壳层，全聚合物导电纤维具有优异的柔韧性和拉伸性（可拉伸至400%以上），能够适应复杂的形变而不易断裂。

3、良好的生物相容性

导电聚合物（如PEDOT:PSS）具有良好的生物相容性，更适合与人体直接接触，适用于健康监测等可穿戴应用。

4、高导电性

通过掺杂H₂SO₄优化PEDOT:PSS核层，全聚合物导电纤维的导电性可超过220 S/m，满足智能设备对电学性能的需求。

5、安全性与可加工性

全聚合物材料避免了金属导线的尖锐边缘或液态金属的毒性风险，同时通过微流控纺丝技术（MST）实现了安全、快速、连续的制备工艺。

6、高集成性与可编织性

全聚合物导电纤维易于与织物集成，可编织成智能纺织品，用于多种应用场景，如应变传感器、自供电摩擦纳米发电机和电热转换织物。

7、耐腐蚀性

与金属导线相比，全聚合物导电纤维在潮湿或腐蚀性环境中更稳定，延长了使用寿命。

综上，全聚合物导电纤维在轻量化、柔韧性、生物相容性和加工性等方面具有显著优势，是传统金属导线的理想替代品，适用于多种智能可穿戴设备。

PU@PEDOT:PSS纤维的性能可以通过调控流体成分和微流控纺丝工艺参数得以优化，具体如下：

1、流体成分对性能的影响

（1）内层流体（PEDOT:PSS溶液）的成分调控：

PEDOT:PSS固体含量：当PEDOT:PSS的固体含量从5 mg/mL增加到15 mg/mL时，纤维核心的导电性显著提高（从27 S/m 提升至223 S/m），这是由于更高浓度的PEDOT:PSS分子链形成了更致密的导电网络。
H₂SO₄浓度：H₂SO₄的掺杂浓度对导电性有一定影响。当H₂SO₄浓度为05 M时，导电性达到最佳；进一步增加H₂SO₄浓度（如至0.15 M）对导电性影响不大，主要是由于PU外壳的致密性限制了H₂SO₄对PSS的去除效果。

（2）中间流体（PU/DMSO溶液）的成分调控：

PU浓度：PU浓度的增加（从160 mg/mL到240 mg/mL）会提高纤维的机械性能和导电性。较高的PU浓度增加了中间流体的粘度，从而促进了PEDOT:PSS链的取向排列，提升了核心的导电性（从196 S/m 提升至223 S/m）。
PU浓度对机械性能的影响：随着PU浓度的增加，纤维的拉伸强度显著提高，但断裂伸长率略有下降。此外，240 mg/mL PU浓度的纤维表现出最小的永久变形和最佳的弹性，能够在200%应变的循环拉伸-释放测试后恢复原状。

2、工艺参数对性能的影响

（1）流体流速的调控：

内层流体流速（2–1.4 mL/h）、中间流体流速（3–5 mL/h）和外层流体流速（固定为20 mL/h）的调节会影响纤维的直径和形态。
较高的中间流体流速会加速PU的固化，导致纤维直径的“提前固定”，从而影响纤维的尺寸和性能。

（2）固化过程的控制：

在MST过程中，流体的固化速率由PU/DMSO中间流体的粘度和流速决定。较高的PU浓度和适当的流速有助于形成致密的PU外壳，从而提高纤维的机械强度和稳定性。

（3）流体聚焦效应：

流体聚焦效应使PEDOT:PSS链在核心区域内有序排列，显著提高了导电性和机械性能。这种效应受流体粘度和流速的影响。

3、综合优化的流体成分与工艺参数

最佳内层流体：15 mg/mL PEDOT:PSS和0.05 M H₂SO₄。
最佳中间流体：240 mg/mL PU/DMSO溶液。
最佳工艺参数：内层流速、中间流速和外层流速的合理匹配，确保流体的稳定流动和纤维的均匀成型。

4、性能优化结果

通过上述流体成分和工艺参数的调控，PU@PEDOT:PSS纤维实现了以下性能：

高导电性：核心电导率达到223 S/m。
高机械性能：拉伸强度显著提高，表现出优异的弹性和最小的永久变形。
高拉伸性：断裂伸长率超过400%，适用于智能可穿戴设备。
多功能性：纤维可用于应变传感器、摩擦纳米发电机和电热转换织物等多种智能应用。

总之，通过调控流体成分和工艺参数，PU@PEDOT:PSS纤维实现了导电性、机械性能和拉伸性的综合优化，展现出广泛的应用潜力。

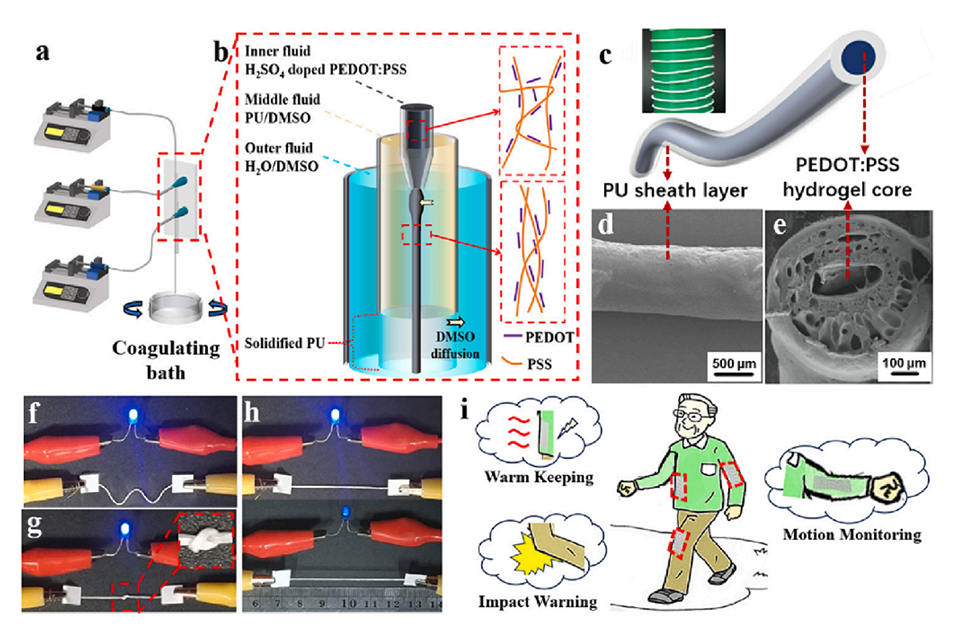

图1.（a）MST平台示意图。（b）PU@PEDOT:PSS纤维的微流控纺丝示意图。（c）核壳结构PU@PEDOT:PSS纤维的示意图。（d）PU@PEDOT:PSS纤维的SEM侧视图。（e）PU@PEDOT:PSS纤维的横截面SEM图像。（f）弯曲的PU@PEDOT:PSS纤维点亮一个LED灯。（g）打结PU@PEDOT:PSS纤维点亮一个LED灯。（h）30%应变拉伸前后PU@PEDOT:PSS纤维点亮一个LED灯。（i）PU@PEDOT:PSS纤维的智能可穿戴应用。

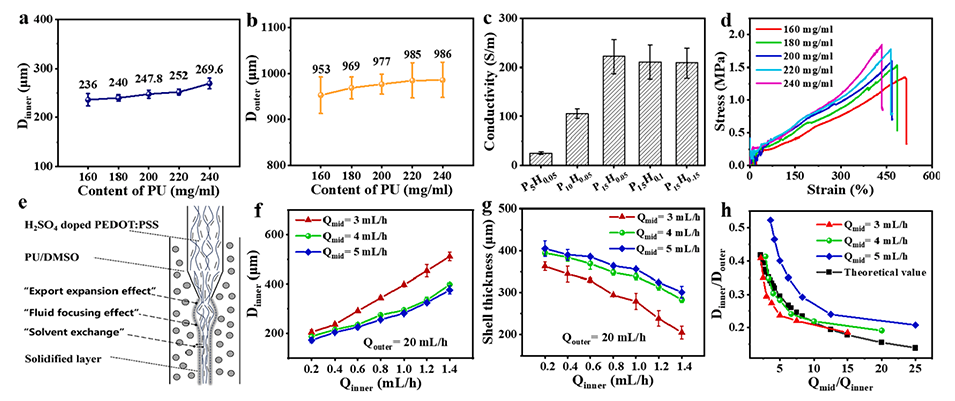

图2.（a）当PU/DMSO鞘液中具有不同PU含量时，PU@PEDOT:PSS纤维的内径和（b）外径。（c）具有不同内部流体成分的PU@PEDOT:PSS纤维的核心电导率。（d）当PU/DMSO鞘液中具有不同PU含量时，PU@PEDOT:PSS纤维的应力-应变曲线。（e）流体凝固效果示意图。（f）PU@PEDOT:PSS纤维内径与内部和中间流体的流速之间的关系（外部流体的固定流速为20mL/h）。（g）PU@PEDOT:PSS纤维的壳厚与内部和中间流体的流速之间的关系（外部流体的固定流速为20mL/h）。（h）D_inner/D_outer-Q_mid/Q_inner曲线。
