导读:

近期,中国计量大学包福兵教授、陈然副教授等人开发了一种基于微流控纺丝技术的Janus核心复合微纤维,其通过光热响应型主动层(MXene/PNIPAM)与自修复水凝胶壳层(PVA/海藻酸钠)的协同设计,实现了近红外光驱动下6秒快速弯曲、5分钟室温自修复及高灵敏度压阻传感的多功能集成。该材料可无粘合剂组装成仿生致动器(如微型花朵、触觉传感器),为智能软体机器人及人机交互系统提供了驱动-感知一体化的创新解决方案。相关研究以“Microfluidic Spun Self-Healable Janus-Core Composite Microfibers as Smart Fiber Actuators”为题目,发表在期刊《ACS Applied Materials & Interfaces》上。



本文要点:

1、本研究通过微流控纺丝技术制备了Janus核心复合微纤维(JCCMFs),其由近红外(NIR)驱动的主动-被动Janus核心与自修复水凝胶壳层构成。

2、主动核心结合MXene的光热转换能力与聚(N-异丙基丙烯酰胺)(PNIPAM)的热响应特性,可在808 nm NIR照射下6秒内快速弯曲,且弯曲方向不受光源方位影响。

3、水凝胶壳层基于聚乙烯醇(PVA)和海藻酸钠的动态氢键网络,使微纤维在室温下5分钟内完成自修复,无需粘合剂即可组装成仿生致动器(如微型花朵、含羞草结构)。

4、此外,PEDOT:PSS与MXene赋予材料压阻性能(每1%的机械应变会引起2.3%的电阻变化),可集成传感与驱动功能,应用于微纹理识别、关节运动监测等场景。

5、该材料兼具高机械强度(拉伸应变>75%)、快速响应和稳定性,为软体机器人、人机交互等智能系统提供了多功能解决方案。



Janus核心复合微纤维(JCCMFs)是如何制备的?

1材料准备

主动核心前驱体:将MXene纳米片(5 mg/mL水分散液)、导电聚合物PEDOT:PSS(1.9 wt%水溶液)、热响应单体N-异丙基丙烯酰胺(NIPAM, 0.169 g)、交联剂N,N'-亚甲基双丙烯酰胺(MBA, 1.2 mg)和引发剂过硫酸铵(APS, 20 mg)混合,形成均一溶液。MXene提供光热转换能力,PEDOT:PSS增强导电性并稳定MXene分散。

被动核心前驱体:成分与主动核心类似,但去除MXene,仅保留NIPAM、MBA和APS,以确保被动侧仅响应温度变化而无光热效应。

壳层前驱体:由海藻酸钠(Na-alginate, 2.7 wt%)、聚乙烯醇(PVA, 2-4 wt%)和戊二醛(GA, 0.25-1 wt%)组成。GA与PVA的羟基反应形成动态共价键,赋予壳层自修复能力;海藻酸钠通过Ca2+交联提供机械强度。

2微流控纺丝工艺

微流控芯片设计:使用PDMS软光刻技术制造Y型微通道芯片,通道宽度约200 μm。主动核心与被动核心前驱体通过Y型通道的左右分支注入,壳层前驱体作为中间相包裹核心,外部相为CaCl2溶液(0.9 wt%)。

流速控制:

  • 核心流速:主动和被动核心以相同流速(20 μL/min)注入,确保层流界面稳定(雷诺数Re < 2000,佩克莱特数Pe > 1),避免扩散混合。

  • 壳层流速:与核心流速保持1:1比例(20 μL/min),防止剪切力导致核心断裂或壳层过厚。

  • 外部交联相流速:CaCl2溶液以600 μL/min高速注入,触发海藻酸钠的快速离子交联,形成连续壳层。

纤维成型:流体在微通道中受剪切力拉伸,形成直径约20 μm的Janus核心复合微纤维。通过旋转滚筒收集器连续收丝,确保纤维取向一致。

3后处理与功能强化

PNIPAM交联:室温下,核心中的NIPAM通过APS引发的自由基聚合形成交联网络,赋予热响应性(LCST约32°C)。此过程需避光以防止MXene氧化。

壳层二次交联:将纤维暴露于氢溴酸(HBr)蒸气中,促进PVA与GA的缩醛反应,增强壳层力学性能(拉伸强度达2.09 MPa,应变>75%)。

自修复能力激活:切断的纤维在界面处滴加微量水(<25 μL),PVA链通过氢键重组在5分钟内完成修复(修复效率>90%)。

4结构表征与性能验证

微观形貌分析:使用扫描电镜(SEM)观察纤维截面,确认Janus核心的清晰分界;共聚焦显微镜(CLSM)结合FITC标记的MXene验证主动侧分布。

光驱动性能测试:以808 nm近红外激光(12 W/cm²)照射,纤维在6秒内弯曲角度>50°,且方向不受光源方位影响。通过循环测试验证稳定性(100次循环后形变偏移<10%)。

压阻传感验证:拉伸纤维并测量电阻变化,灵敏度达2.3%电阻变化/1%应变,适用于微纹理识别和关节运动监测。

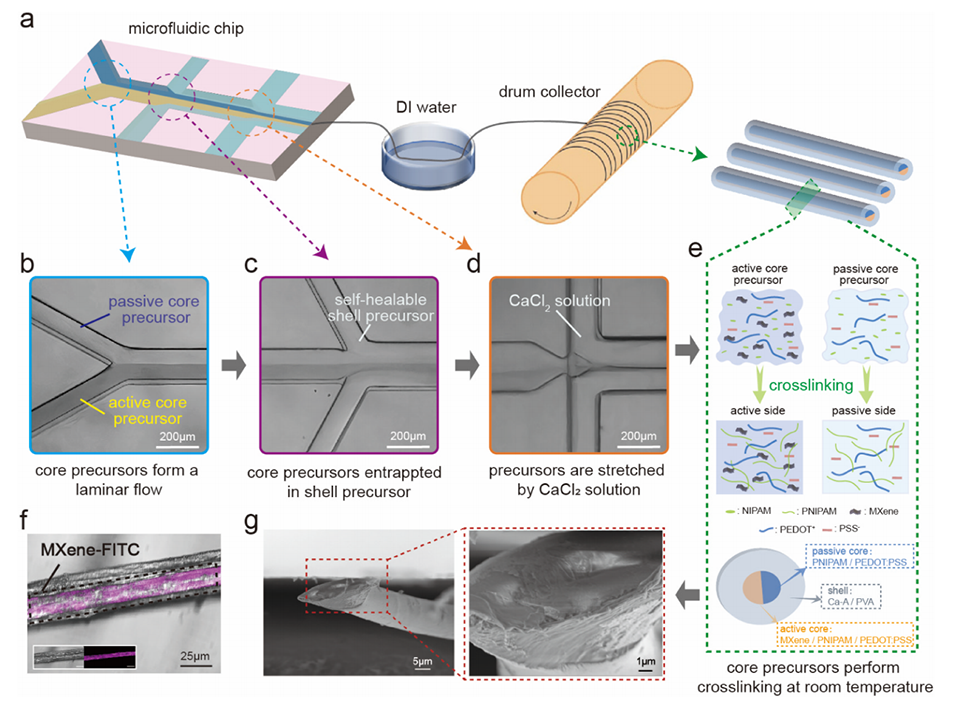

图1.Janus核心复合微纤维的制备。

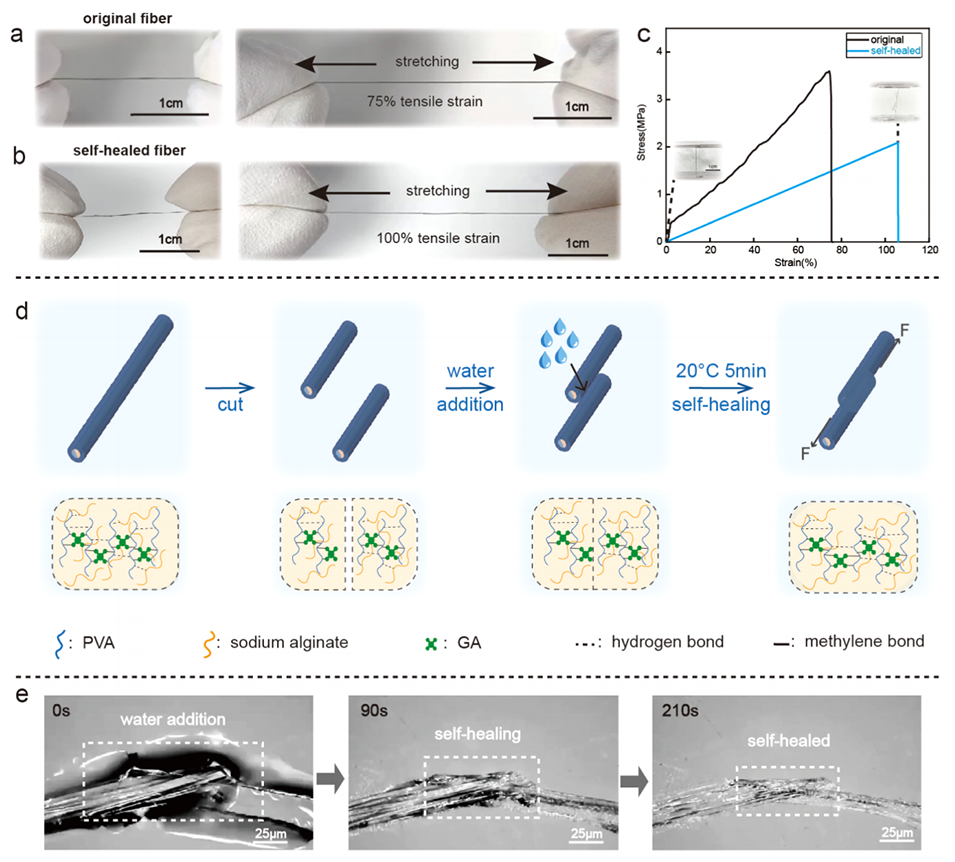

图2.Janus核心复合微纤维的力学性能和自修复性能。(a)JCCMFs和(b)自修复后的JCCMFs的拉伸快照。(c)JCCMFs和自修复后的JCCMFs的应力-应变曲线。(d)自修复机制示意图。PVA链间的氢键网络在切割后会断裂;但是当两个被切断的水凝胶接触时,如果界面处存在足够的水,PVA链可以在界面上扩散以重新形成氢键。(e)自修复过程的显微镜观察。

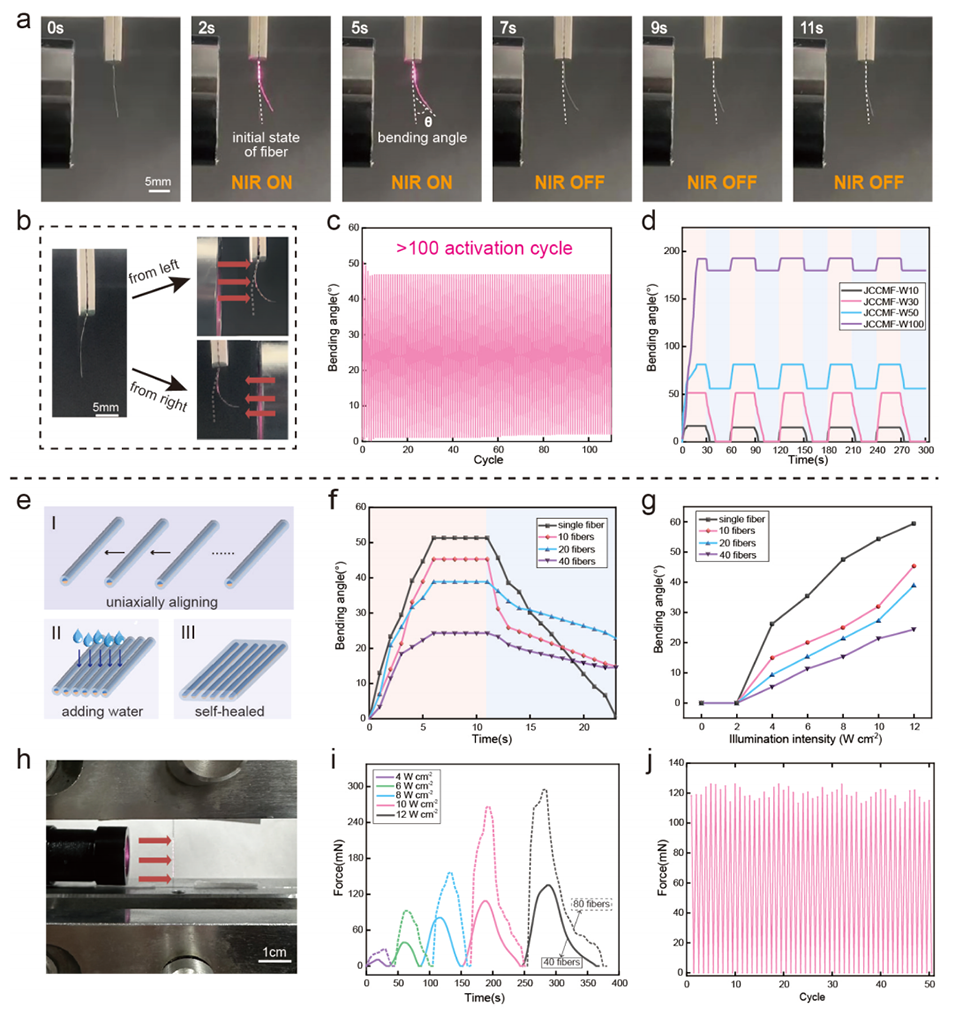

图3.Janus核心复合微纤维的近红外驱动致动性能。

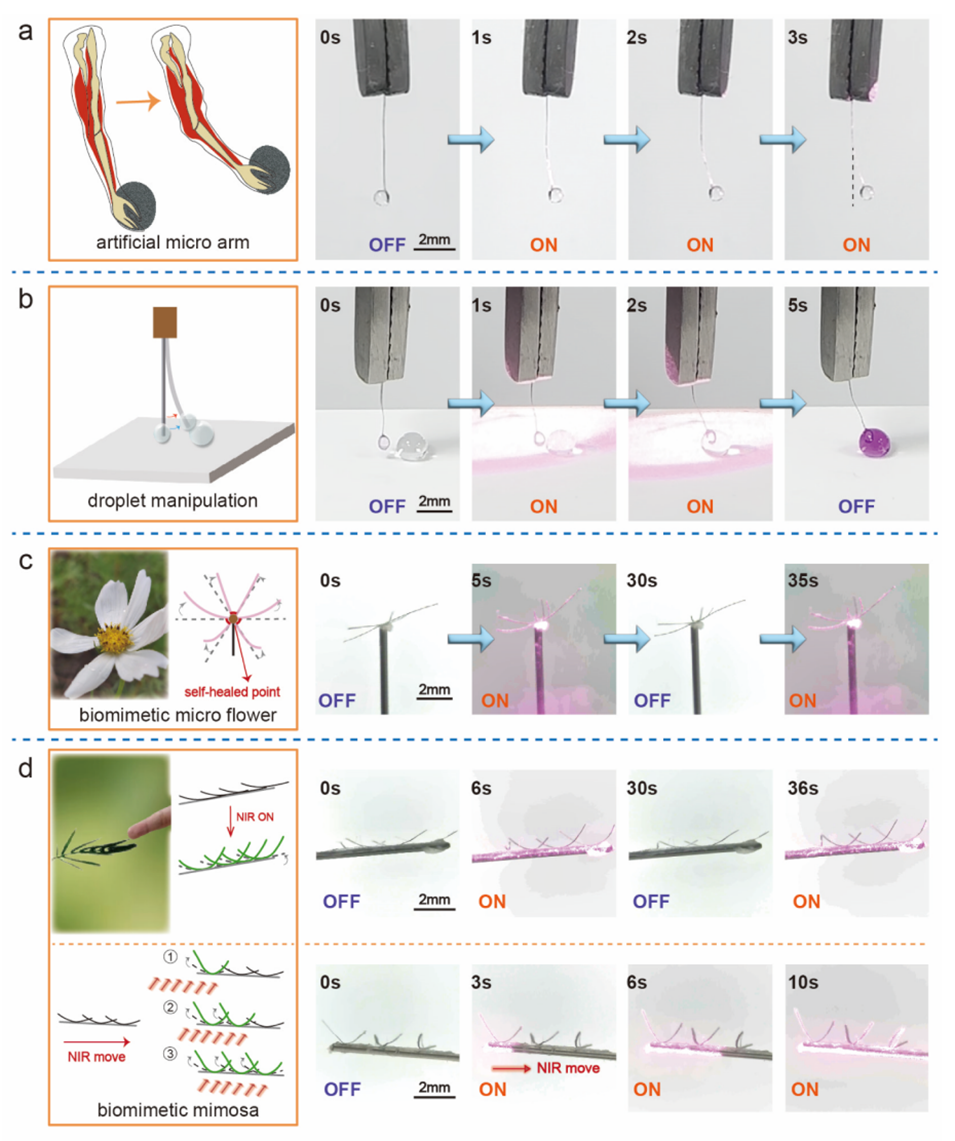

图4.Janus核心复合微纤维作为近红外驱动致动器的应用。(a)由JCCMFs组装而成的人造微臂。(b)人造微臂在液滴操纵中的应用。(c)仿生微型花和(d)仿生含羞草演示。

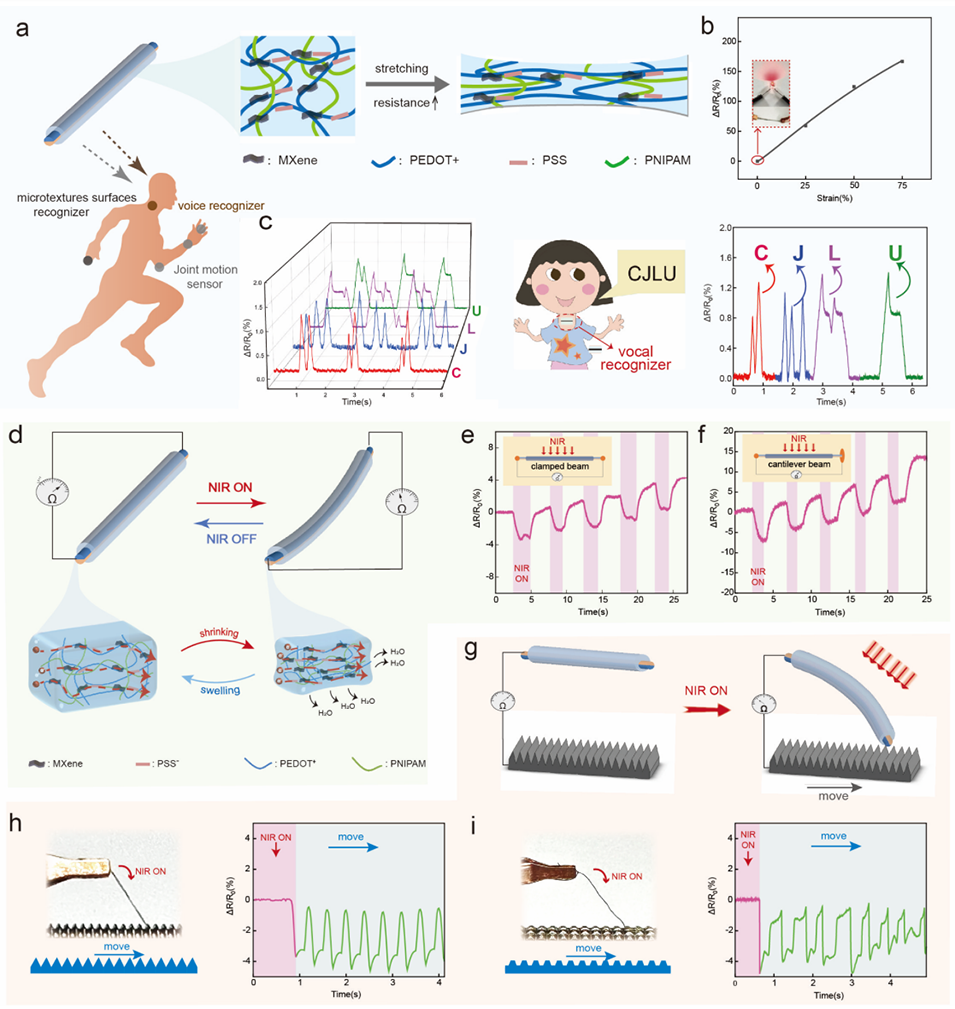

图5.Janus核心复合微纤维的混合致动和传感能力。



论文链接:https://doi.org/10.1021/acsami.5c00094
